Das Original war weg

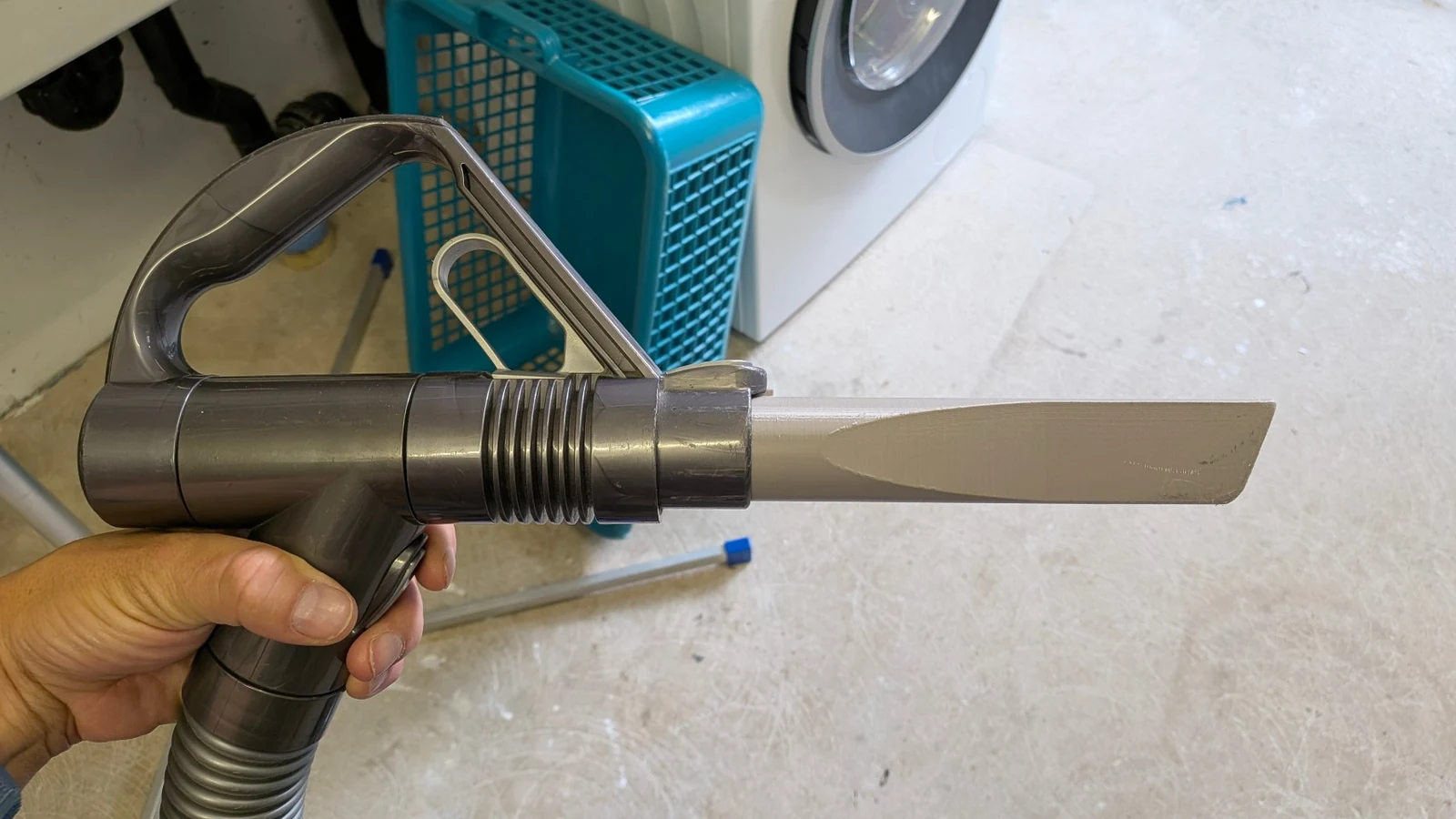

Die originale schmale Düse von Patricks Dyson DC37 war verloren. Der Staubsauger selbst funktionierte weiterhin einwandfrei – nur genau das Zubehörteil fehlte, das für enge Stellen besonders praktisch war.
Statt ein funktionierendes Gerät wegen eines fehlenden Kunststoffteils unvollständig zu lassen, entstand eine naheliegende Idee: Patrick konstruiert die Düse selbst.
Vom Anschluss zum eigenen Modell

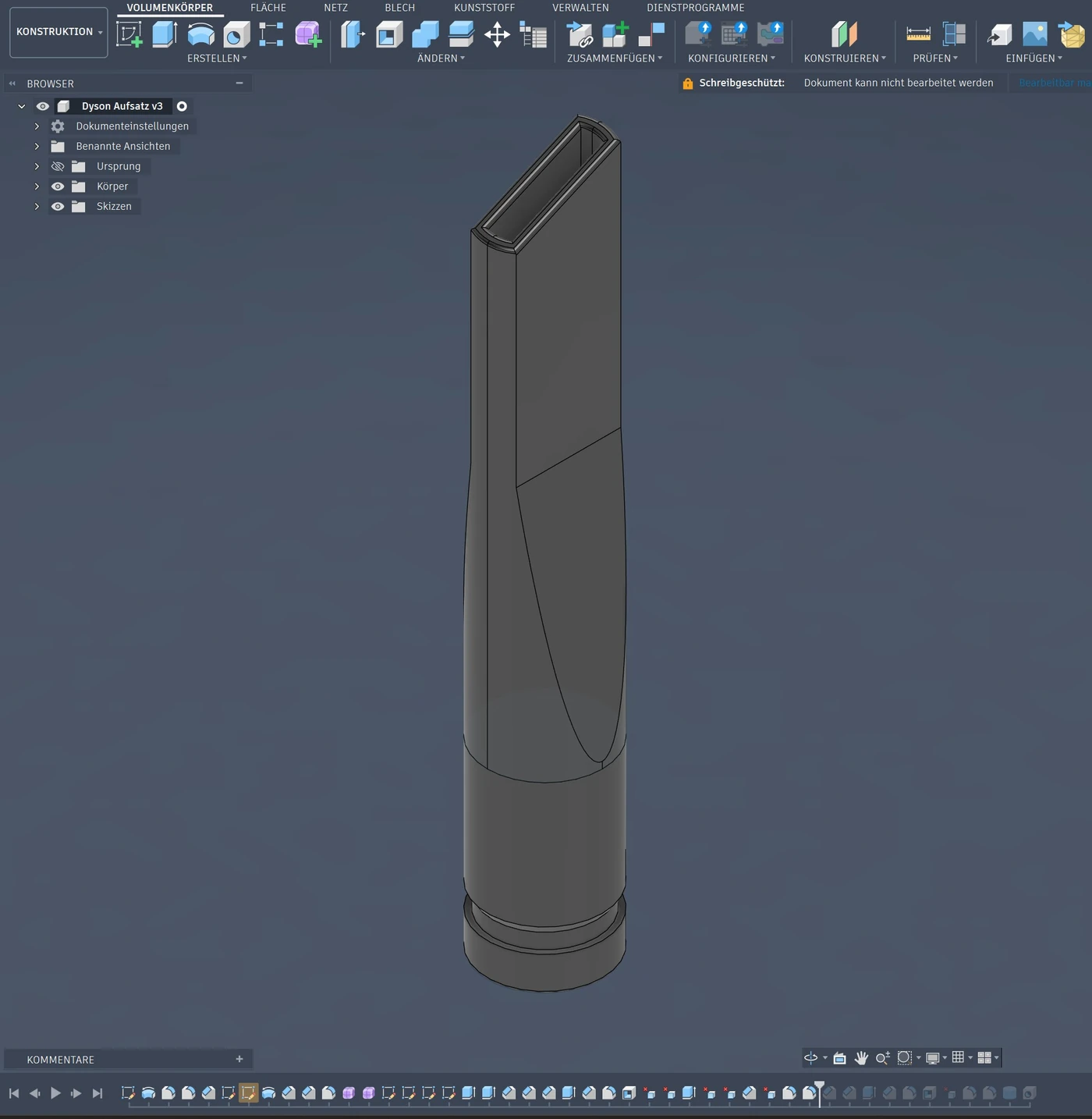

Die Düse wurde vollständig in Autodesk Fusion konstruiert. Was auf den ersten Blick nach einer einfachen Hohlform aussieht, muss am Staubsauger sauber passen, genügend Luft durchlassen und gleichzeitig stabil bleiben.
Bis zur verwendbaren Form entstanden ungefähr drei Versionen. Nicht jede damalige Änderung lässt sich heute noch im Detail rekonstruieren. Belegt bleibt das Ergebnis: Die finale Geometrie passt und wird bis heute genutzt.
Fünf Stunden auf dem Prusa MK3S
Die finale Version wurde auf einem Prusa MK3S aus PETG gedruckt. Der fast 25 Zentimeter hohe Druck dauerte rund fünf Stunden. Wegen der schmalen, aufrechten Form half ein Brim dabei, das Bauteil während des Drucks stabil auf dem Druckbett zu halten.

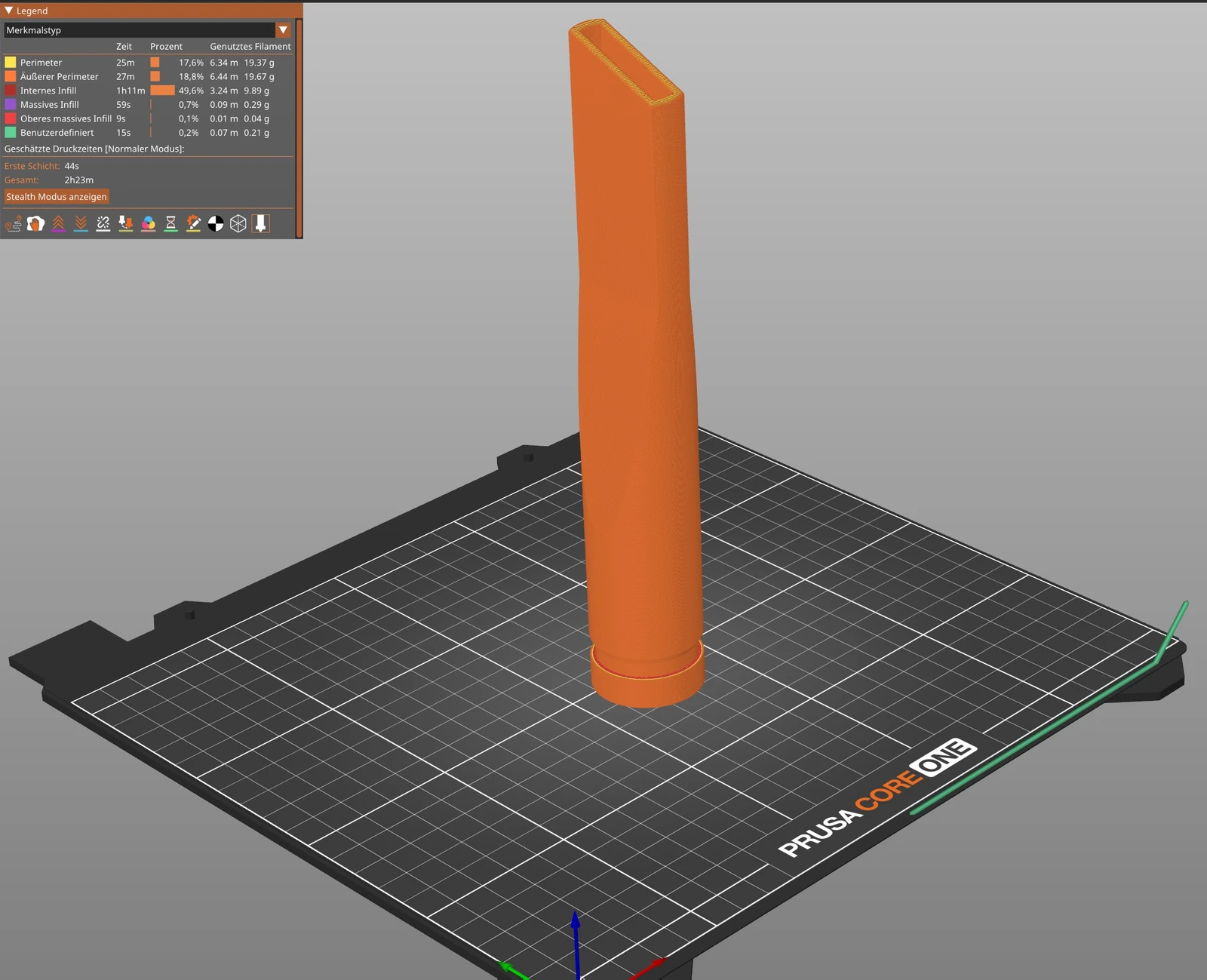

Mit dem heutigen Prusa Core One wäre derselbe Druck deutlich schneller erledigt. Der aktuelle Slicer schätzt 2 Stunden 23 Minuten. Das macht die alte Düse aber nicht überflüssig: Sie funktioniert weiterhin und wird deshalb auch nicht nur wegen einer schnelleren Maschine ersetzt.
Der entscheidende Test dauerte vier Jahre

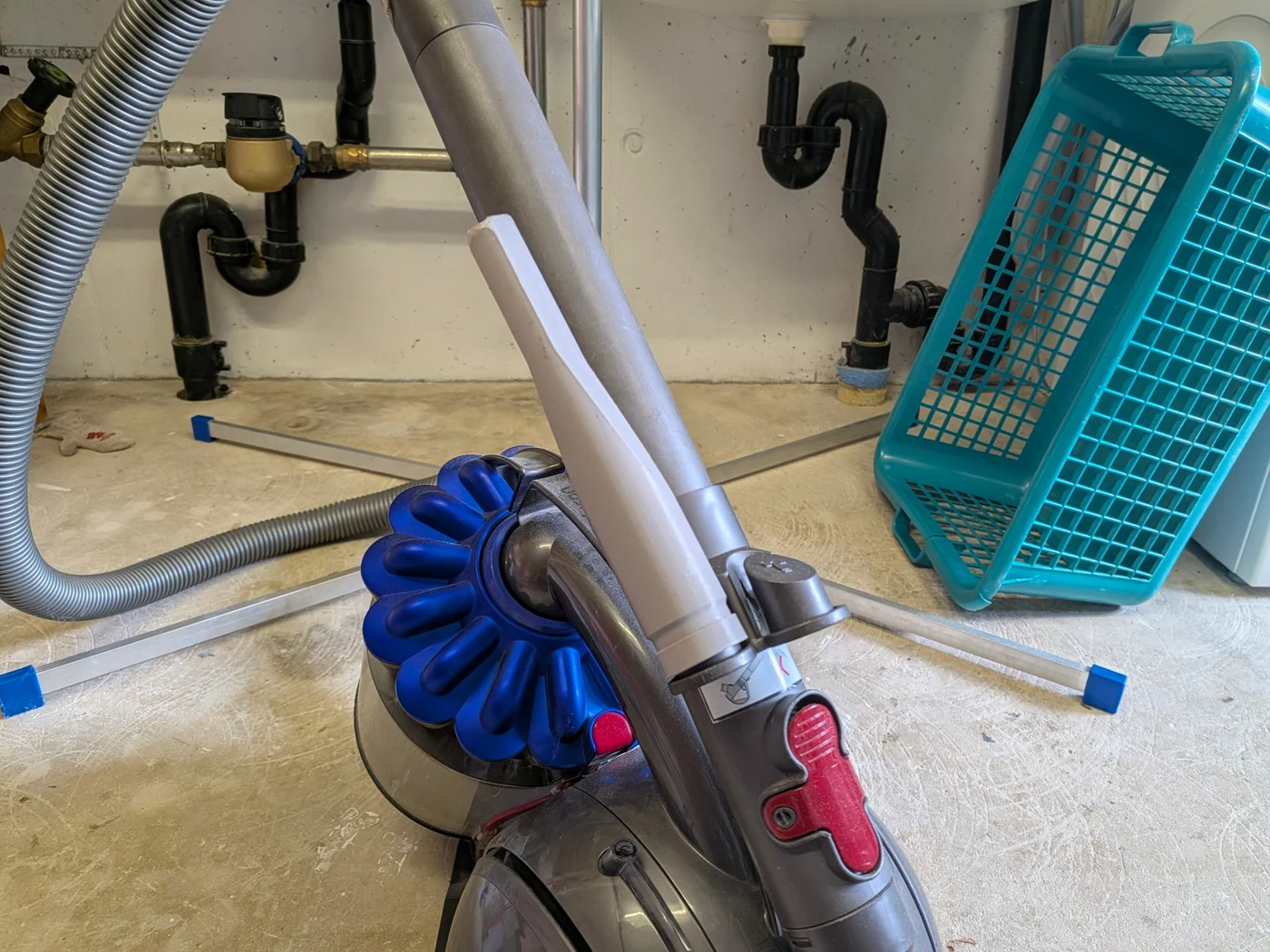

Ein frisch gedrucktes Teil kann auf einem Foto überzeugend aussehen. Interessanter ist, ob es nach Monaten und Jahren noch verwendet wird. Diese Düse ist nach rund vier Jahren weiterhin in Betrieb. Die PETG-Konstruktion hat den normalen Alltag damit besser bestanden als jede kurze Produktvorstellung zeigen könnte.
Was Patrick heute anders machen würde
Mit seiner inzwischen grösseren Konstruktionserfahrung würde Patrick die Übergänge und Formen exakter ausarbeiten. Auch die aktuelle Drucktechnik kann das Teil schneller herstellen. Das ist kein Grund, die bestehende Version auszutauschen – aber eine gute Grundlage für eine spätere Überarbeitung des Modells.
Reparieren statt vorschnell ersetzen
3D-Druck ist nicht automatisch nachhaltig. Ein gedrucktes Objekt ohne echten Nutzen bleibt zusätzliches Material. Wenn ein verlorenes Teil ersetzt wird und ein funktionierendes Gerät dadurch vollständig weiterverwendet werden kann, spielt die Technik dagegen eine ihrer sinnvollsten Stärken aus.
Das Modell steht auch anderen zur Verfügung: Slim nozzle for Dyson DC37 auf Printables. Downloadzahlen sind dabei nicht die wichtigste Erfolgsmessung. Entscheidend ist, dass das reale Teil auch Jahre später noch seinen Zweck erfüllt.
