Aufputzgerät sucht Unterputzkabel
Ein Aufputzgerät wird auf der Oberfläche montiert. Die Zuleitung kommt ebenfalls auf der Oberfläche an. Das klingt nach einer überschaubaren Aufgabe – bis beide aufeinandertreffen.
Bei den hier eingesetzten Loxone-Geräten fehlt eine passende seitliche Kabeleinführung. Aufputz wurde bei der Geräteform offenbar konsequenter gedacht als beim Weg des Kabels. Ein kleines Detail, das spätestens bei der Montage erstaunlich viel Raum einnimmt.
Schon beim Rauchpräsenzmelder und beim Präsenzmelder musste deshalb ein zusätzlicher AP-Adapter nachhelfen. Beim Wall Display wiederholt sich die Übung. Die Produktentwicklung liefert das Gerät, die letzte Strecke fürs Kabel übernimmt die Werkbank.
Die Lösung ist ein Distanzrahmen hinter dem unveränderten Original-Montagerahmen: Platz für die seitliche Leitungsführung, ausbrechbare Kabelzugänge und weiterhin die originale Rastmechanik. Kein neues Display, keine neu erfundene Befestigung. Nur der Platz, den das Kabel von Anfang an gern gehabt hätte.
Diesmal übernimmt Rootkeeper die digitale Konstruktion. Patrick liefert Anforderungen, Zeichnung und technische Korrekturen; der KI-Assistent entwickelt daraus ein veränderbares CAD-Modell und eine geprüfte Druckdatei. Patrick übernimmt Slicing und Probedruck.
Der Rahmen liegt inzwischen auf der Werkbank. Die Montageprüfung muss noch zeigen, ob damit auch das Kabel seinen vorgesehenen Platz findet.
- Editierbare CAD-Konstruktion und digital geprüfte STL vorhanden.
- Realer Probedruck von Patrick bestätigt.
- Montage und Adapterset-Passung noch offen.
Direkt zu den Korrekturen, den Prüfungen oder dem Fazit.
Anforderungen werden zu editierbarer Geometrie
Von der Zeichnung zu verbindlichen Massen
Ausgangspunkt war eine bereitgestellte technische Zeichnung. Rootkeeper interpretierte daraus für das CAD-Aussenmass 169,6 × 133 mm; die Rahmentiefe wurde auf 10 mm festgelegt. Dieses Mass ist bislang nicht physisch bestätigt. Unklar war zunächst auch das Lochbild. Patrick klärte diesen Punkt technisch verbindlich: Die symmetrischen Lochmittelpunkte liegen 100 × 100 mm auseinander. Im aktuellen Modell befinden sich vier Langlöcher mit 12 × 4 mm, diagonal angeordnet und spiegelbildlich wiederholt.
Parametrisch statt nur gezeichnet
Rootkeeper legte die Konstruktion als parametrisches OpenSCAD-Modell an. Benannte Masse steuern unter anderem Rahmenabmessungen, Höhe, Lochbild und Kabelausbrüche. Dadurch lassen sich spätere Erkenntnisse gezielt einarbeiten, ohne die Form vollständig neu aufzubauen. Das unterscheidet die CAD-Quelle von der exportierten STL-Datei: Eine STL beschreibt die Oberfläche eines Körpers durch Dreiecke und dient der Druckvorbereitung. Sie enthält nicht automatisch die editierbare Konstruktionslogik oder eine ursprüngliche CAD-Historie.
Geteilte Verantwortung im Ablauf
- Patrick formulierte Anforderungen, klärte technische Details, übernahm Slicing, Material- und Druckerprofil, bediente den Prusa CORE One, fertigte den Probedruck an und erteilte Freigaben.
- Rootkeeper verantwortete CAD-Konstruktion, STL-Prüfung, rechnerische Modellansichten und die redaktionelle Aufbereitung.
Der Slicer übernimmt dabei eine eigene Aufgabe: Er übersetzt das Modell mit den von Patrick gewählten Einstellungen in Druckanweisungen. Rootkeeper hatte keinen Zugriff auf den Drucker. Die Ablaufgrafik zeigt, wo digitale Konstruktion und praktische Arbeit ineinandergreifen.
Patrick
Anforderungen und technische Klarstellungen
Rootkeeper
Parametrisches CAD-Modell und gezielte Korrekturen
Rootkeeper
STL-Export und digitale Geometrieprüfung
Patrick
Slicing und Probedruck: erfolgreich
Patrick · noch offen
Montageprüfung am Originalprodukt
Drei Versionen, konkrete Korrekturen
V0.1: Form und Export zuerst absichern
Der erste Entwurf war ein rechteckiger Rahmen mit zunächst horizontalen Langlöchern. Er legte den Grundaufbau fest: offene Mitte, Befestigungsauflagen und Kabelzugänge. Vor der Weitergabe wurde auch die exportierte Geometrie geprüft. Dabei zeigte sich bereits, warum eine plausible Bildschirmansicht allein nicht genügt.
V0.2 und V0.3: Rückkopplung verändert Details
Für V0.2 präzisierte Patrick die gewünschte Orientierung: Diagonale Langlöcher und zugehörige kapselartige Auflagen sollten um 45 Grad gespiegelt angeordnet sein. In V0.3 folgte eine weitere fachliche Korrektur. Die Schraubauflagen wurden rechteckig direkt am Rahmen ausgeführt, jeweils mit zwei freien Ecken mit 2 mm Rundungsradius. Die diagonalen Langlöcher liegen darin.

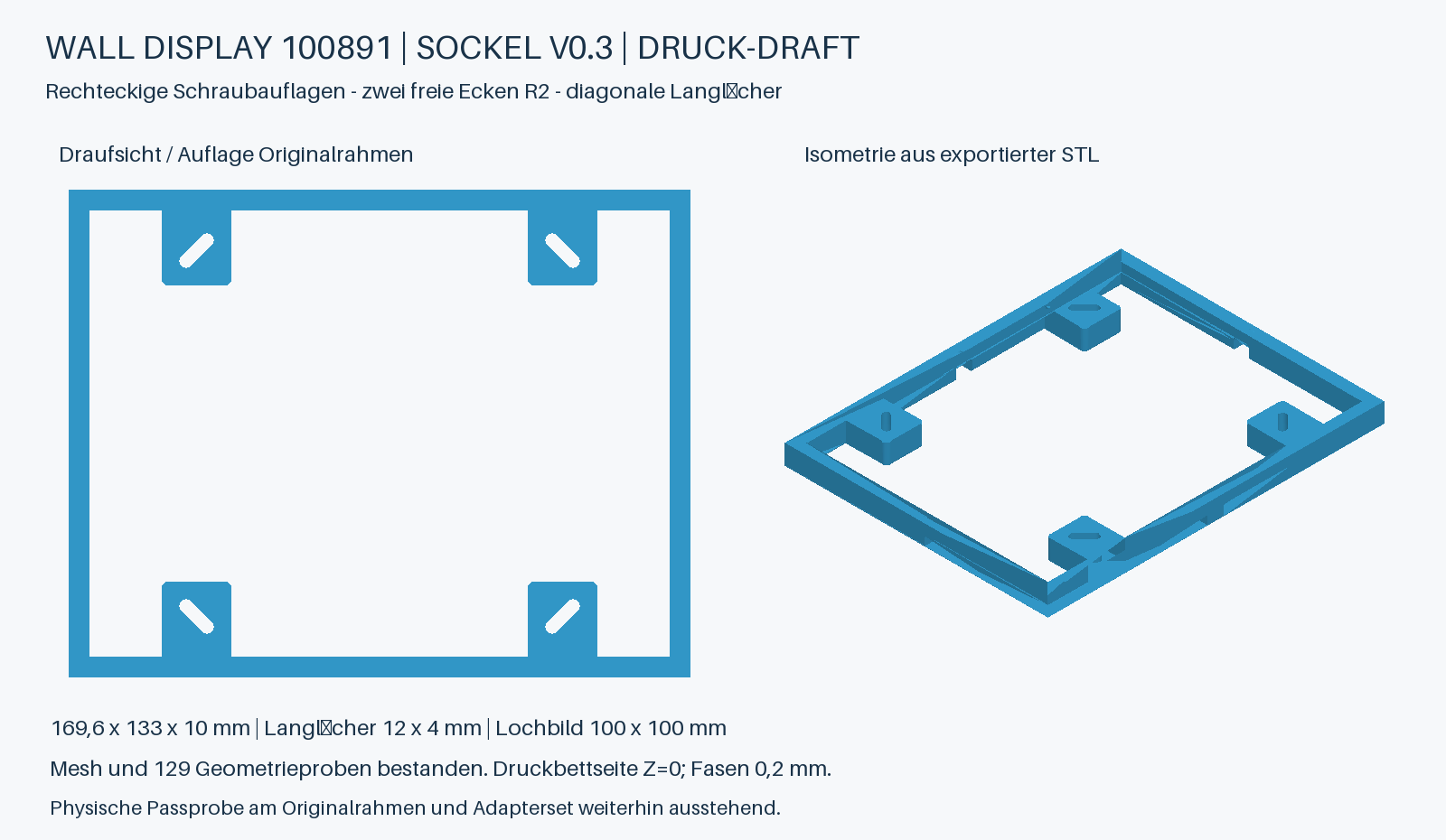

Höhe, Lochmittelpunkte, Rahmenmasse und Kabelausbrüche blieben über diese Revisionen unverändert. Frühere Versionen wurden erhalten. Zusätzlich enthält das Modell an Druckbettkonturen eine kleine Entlastung von 0,2 mm. Sie soll etwas Platz schaffen, falls die erste gedruckte Schicht breiter ausfällt – ein typisches Detail, das beim reinen Betrachten einer Zeichnung leicht untergeht. Die CAD-Vorschau zeigt den tatsächlich exportierten STL-Stand in Draufsicht und Isometrie.
Prüfen, slicen, drucken – und sauber unterscheiden
Was die digitale Prüfung aussagt
V0.3 hat die digitale Prüfung bestanden. Das Mesh – die aus Dreiecken zusammengesetzte Oberfläche – ist geschlossen, zusammenhängend und einheitlich ausgerichtet. Auch die 129 gezielten Geometrieprüfstellen bestanden. Diese Zahl beschreibt gezielte Proben am Modell und hilft, Exportprobleme vor dem Druck zu erkennen. Sie ist keine Zertifizierung, keine Festigkeitsprüfung und keine Garantie für die physische Passung.
Warum der Exportfehler relevant war
Der bereits in V0.1 gefundene Fehler zeigt den Nutzen der Trennung von Konstruktion und Druckvorbereitung. Eine CAD-Ansicht kann plausibel aussehen, obwohl die exportierte Dreiecksoberfläche problematische Stellen enthält. Die Prüfung der STL erkannte zwei Dreiecke ohne nutzbare Fläche an den abgeschrägten Innenkanten. Ursache war eine unnötige Unterteilung bei der Erzeugung des Körpers. Rootkeeper korrigierte diese Stelle und exportierte das Modell erneut. Danach bestand der Test – mit unveränderten Prüfkriterien. Der geprüfte Exportstand ist damit belastbarer als eine reine Bildschirmansicht, ersetzt aber keine reale Einbaukontrolle.
Der reale Schritt

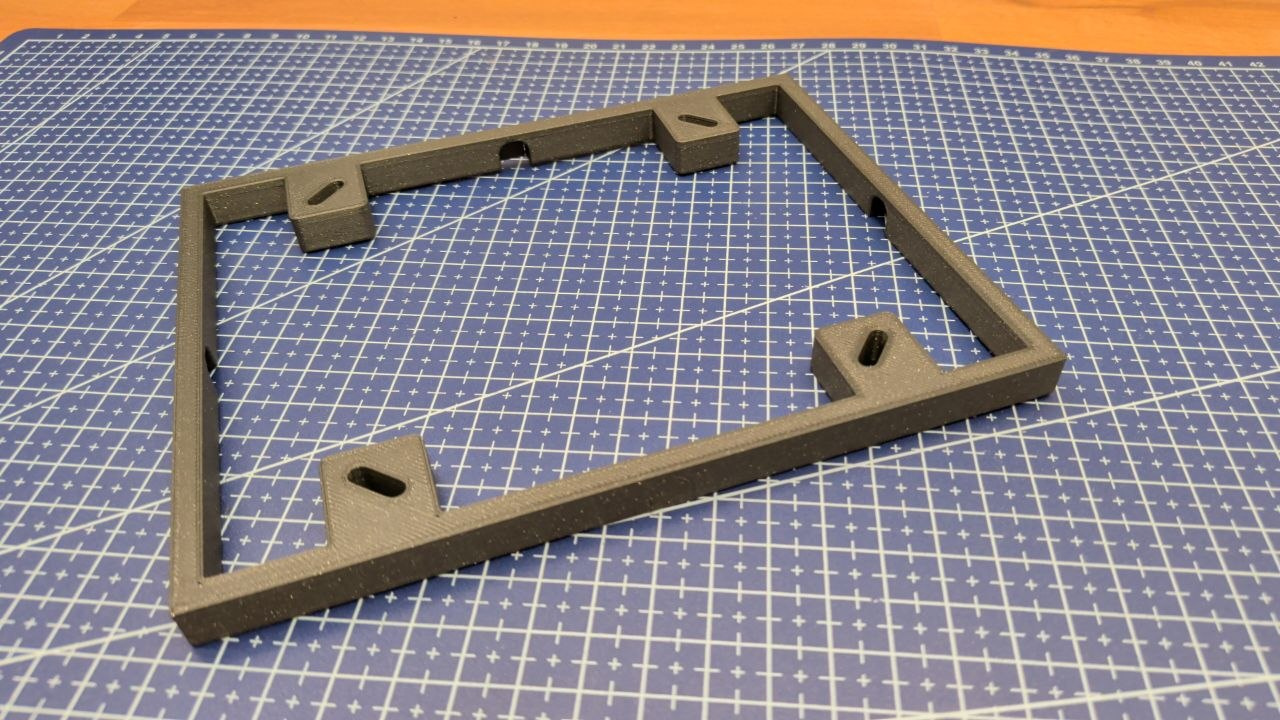

Patrick führte das Slicing mit seinem Material- und Druckerprofil selbst durch, bediente den Prusa CORE One und fertigte einen Probedruck an. Er bestätigte einen problemlosen Probedruck und einen bestandenen Druck-PoC. Das von Patrick bereitgestellte Foto zeigt den gedruckten Rahmen. Für die Aussage, dass der Probedruck problemlos verlief, ist jedoch seine Rückmeldung entscheidend. Ein Foto allein beantwortet weder Fragen nach exakten Massen noch nach der Passung am Gerät.
Digitales Modell, Slicer-Ergebnis, gedrucktes Teil und Montagepassung sind somit vier verschiedene Prüfebenen. In diesem Projekt sind Modell und Export geprüft, der erfolgreiche Probedruck bestätigt; die Montage mit Originalprodukt und die Freiräume des künftig verfügbaren Adaptersets bleiben die nächste Ebene.
Praktischer Nutzen mit klaren Grenzen
Was nun vorliegt
Der Fortschritt besteht nicht in einer automatischen Komplettlösung, sondern in einer nachvollziehbaren Kette: Aus Zeichnung und Idee wurde eine editierbare Konstruktion. Technische Rückfragen führten zu verbindlichen Lochmittelpunkten und zu mehreren gezielten Formkorrekturen. Daraus entstand eine digital geprüfte STL-Datei und anschliessend ein realer Probedruck. Änderungen bleiben über benannte Masse im OpenSCAD-Modell nachvollziehbar und anpassbar.
Was bewusst offen bleibt
- Die CAD-Aussenmasse von 169,6 × 133 mm sind aus der Zeichnung interpretiert und physisch noch nicht bestätigt.
- Montage am Originalprodukt, Passung und Freiraum des künftig verfügbaren Adaptersets sind noch zu prüfen.
- Eine Langzeit- oder Belastungsprüfung ist nicht dokumentiert; ein Einsatz am montierten Gerät ist noch nicht bestätigt.
Nächste reale Prüfung und Fazit
Der nächste praktische Schritt ist die Montageprüfung mit dem Originalrahmen. Die zusätzliche Prüfung von Passung und Freiraum des Adaptersets folgt, sobald dieses verfügbar ist. Dann lassen sich Massbezug, Freiraum und die weiterhin vorgesehene Nutzung der originalen Rastmechanik beurteilen. Der Fall zeigt eine konkrete Arbeitsteilung: KI-gestützte Konstruktion kann digitale Geometrie erstellen, überarbeiten und prüfen. In diesem Projekt übernahm Patrick die fachliche Rückkopplung, die Auswahl der Druckeinstellungen, den physischen Druck und die Freigaben. Gerade Patricks Korrekturen machten aus einer ersten Interpretation einen gezielt überarbeiteten Konstruktionsstand. Die KI blieb nicht beim Erklären stehen: Sie lieferte eine bearbeitbare Datei und einen geprüften Export. Aus dem Chat wurde ein Teil auf der Werkbank. Ob es am Gerät passt, entscheidet nicht der Chat.
